我认知的电商在大促活动下的架构体系

前言

每到双 11、618 等大促月时，各大电商是如何应对海量并发请求的呢，今天总结归纳下这背后的技术架构体系，并列举出我们技术人员面临的一些挑战，如何克服解决。

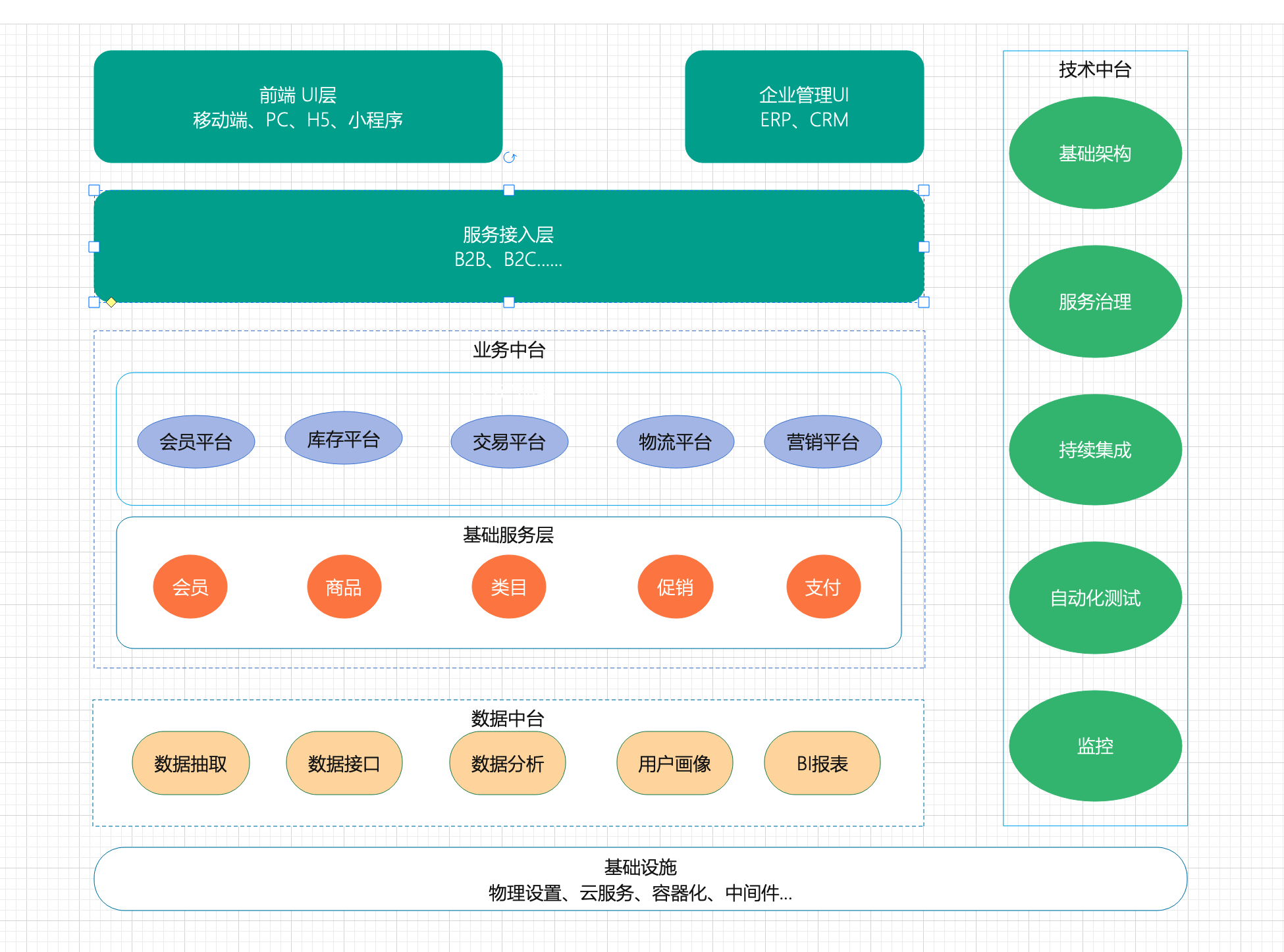

电商整体架构

概述

从组织架构到技术架构，当前各大电商系统基本趋于中台化。中台在2015由阿里提出，其实是一种企业 架构而不是单纯的技术层面，目前几乎各大电商都进行着中台化的建设。

中台没有什么神秘的，说到底，中台就是对 “共享”、“通用” 理念系统化的归纳和总结。

• 重复功能建设和维护带来的重复投资
• 烟囱式建设造成系统壁垒，数据孤岛
• 业务沉淀促进可持续发展
• 大中台小前台快速响应市场的需要

上层业务

即大中台，小前台的前台，电商中直面用户的B2B,B2C等各个业务线。

业务中台

业务中台基于公共服务的沉淀，需要收敛一些基础的业务服务，如商品、订单、会员、库存、财务、结 算等等。

数据中台

数据中台不是一个平台，也不是一个系统。数据仓库、数据平台和数据中台是有区别的。简单的举例： 数据平台可以理解为数据库，数据仓库类比为报表，而数据中台更贴近上层业务，带着业务属性。

技术中台

与业务无关的基础沉淀，中间件，系统框架，监控，日志，集成部署等等

运维中台

不一定存在，系统运维相关的内容，硬件，机房，包括企业云平台的建设等可以划分为单独的运维中台

面临挑战

• 高性能：提供快速的访问体验。
• 高可用：网站服务7*24正常访问。
• 可伸缩：硬件弹性增加/减少能力（快速扩容与释放）。
• 扩展性：方便地增加/减少新的功能/模块（迭代与服务降级）。
• 安全性：安全访问和数据加密、安全存储等策略。
• 敏捷性：快速应对突发情况的能力（灾备等）。

内部瓶颈

• 木桶效应：水管最细的地方决定流量，水桶最低的地方决定容量（QPS压测调优为例） 。
• CPU：序列化和反序列化、高频日志输出、大量反射、大量线程的应用 。
• 内存：使用内存的中间件或服务，如redis，jvm大量对象堆积内存的应用等 。
• 带宽：大流量高并发环境下，用户访问量激增，造成网络拥堵 。
• 磁盘IO：文件上传下载，数据库频繁读写，不合理或大批量的日志输出。
• 数据库连接数：应用服务器连接池大批扩容，警惕底层数据库、Redis 等连接数瓶颈。

外部瓶颈

• 短信：短信延迟与送达率问题， 可以搭建短信平台， 多家渠道做路由和切换分流。
• 支付：银行支付与回调延迟，搭建支付中心，对接多支付渠道。
• 快递：快递服务对接（快递100）。
• 外部云存储：文件访问、流量扩容。
• CDN：静态文件采用 cdn 加速。

外部云存储：云存储文件访问， 流量扩容（ 大家所使用的存储？nfs 的架构与事故）

CDN：外部静态文件访问提速服务（使用过的项目？）

应对措施

订单中心

异步化

场景：订单状态变更时，实时同步到数据中台、大屏展示等。

问题：需要注意订单异步化引发的乱序问题，一是传输阶段，二是消费阶段。

示例：

1. Rabbitmq ：可以在队列级保证顺序，单消费者消费一个队列可以严格保障顺序性，就是多一些 queue 而已；或者就一个 queue 但是对应一个 consumer，然后这个 consumer 内部用内存队列做排队，然后分发给底层不同的 worker 来处理。

2. Kafka：分区级别顺序保障，只能保障投放和传输阶段的顺序性，然后 一个 topic，一个 partition，一个 consumer，内部单线程消费，单线程吞吐量太低，一般不会用这个。
   写 N 个内存 queue，具有相同 订单 的数据都到同一个内存 queue；然后对于 N 个线程，每个线程分别消费一个内存 queue 即可，这样就能保证顺序性。

过期订单

可以参考这篇：过期订单自动取消的几种实现方式

支付中心

一般会有一个支付平台，由于我没完整做过支付，所以只列出常见支付的问题以及解决思路供参考：

重复支付

应对方案：

• 前端程序屏蔽，前端js触发按钮置灰或者遮罩提示（支付成功？遇到问题？），或者在支付方式选择页直接 跳转。

• 后端处理，发现不同通道下的支付成功回调，抛消息队列或记录日志。

• 数据修复： 首先查支付日志，确认针对同一笔订单收到了不同支付渠道的回调。

  其次，在支付平台管理后端可以查到入账记录，人工介入。

  最后对账阶段会发现对方多帐，我方补单时出现重复订单。

问题处理：

调取退款接口或者在支付渠道的管理后台操作退款（一定要多次确认无误）。

异常订单

未收到支付成功

场景： 用户明明支付成功，但还是显示未成功

问题分析： 一般支付渠道会间隔性多次回调支付成功链接，银行未回调的可能性比较小，着重排查开 单接口是否可用。如果可用追查日志是否出现异常记录。

应对措施：

订单支付结果查询：定时主动去查银行支付状态。

对账阶段可以查漏，程序自动完成补单，但是处理相对延迟。

回调延迟

场景：用户是期望支付完成的同时立马看到结果。但是中间多层远程的调用，可能发生订单状态更新延迟问题。

解决： 主动查询。在用户查看订单的时候，如果是类似“支付中”的中间态时，触发远程订单状态查询接口。比如支付完成后，用户在界面点击“支付完成”时，触发单笔订单支付结果查询

支付路由

背景：

保障支付可用性及支付分流，支付中心对接多家渠道

方案：

• 支付中心对接多个支付渠道，支付宝，微信，各银行或第三方支付供应商。
• 对不同用户，进入支付方式选择页时，做支付分流。
• 做好监控统计，一旦某个支付渠道不可用或者延迟较大，切掉，下线，或者降权。

营销中心

概述

大促肯定伴随营销，一般营销中心所面对的主要是促销策略、优惠方式等业务上的架构问题。

营销活动：单品促销活动、套装促销活动、店铺促销活动，平台促销活动。

营销类型：满减、折扣、赠品、优惠券等。

业务复杂度高，一般遵循：“同类营销仅可选其一，不同类营销可叠加” 的规则。

赠品设计

先了解 SPU、SKU 的基础概念

赠品有两种设计方案，一种是不做单独的SKU，只有一个空的描述，设计简单，缺点是没有商品详情 页，无法给用户直观的查看和估值。

另一种是单独做SKU，赠品也会作为一个商品存在，与主商品关联，下单的时候将会自动加到商品列 表，价格降为0。这种更为常见。整个商品有完善的详情页，用户可以直接看到价格甚至单独下单购 买。

排他与优先级

检查同类别促销，将最大优惠力度的规则应用到订单，并且满足排他性，同类只享受其一。比如满10减 3，满20减5，那么用户购买大于20时，只减5即可。

不同类别不做排斥，如购物车整体满减后，不影响单个商品的折扣。在记录数据时，优惠要细化到每个 单独的订单明细上。退款也做到明细级别的单独退。

价格分摊

满减或平台券等优惠，在多个商品下单时，涉及到金额的分摊。即 优惠总额度/购物车总额 ，得到比例 后再按比例均分到每个商品。只有分摊才能在发生部分退款时退回真实金额。

但是这会涉及到一个精度问题。举例如下：满99减9活动，假设用户购买了 30+40+50=120，3件商品 应付111元。按比例折算的话，9/99取4位小数是0.9090，那么分摊后为 30x0.9090+40x0.9090+50x0.9090=109.08与实际支付金额出现偏差。这会造成财务无法平账。

解决方案：记账时在订单明细记录，将误差 111-109.08=1.92计入金额最大的明细，也就是50元商品 上。那么最终记账为：30x0.9090 + 40x0.9090 +（50*0.909+1.92）= 111

退单处理

退单后要同时恢复用户的权益，比如优惠券的再次使用，限购次数等。确保用户体验。

商品中心

1. 限时商品下架控制：这个和过期订单自动取消的技术手段一样，不再赘述。

2. 库存管理：

   普通商品可以直接借助数据库锁实现，一般分乐观锁和悲观锁两种方案，如果采用悲观锁（如select语 句带forupdate）， 会带来很大的性能阻塞， 所以更多的采用乐观锁设计。

   乐观锁就是在最后执行库存扣减操作时，将事务开始前获取的库存数量带入到SQL语句中作为更新的 where条件，如果数量相等，则该条更新库存的语句成功执行返回update条数为1；如果不相等，则表 示该商品的库存信息已经被其他事务修改，需要放弃该条update的执行，采用重试处理。

   库存秒杀商品因为大批量的访问在一瞬间涌入，数据库扛不住。可以采用 redis缓存做decr处理，正常

   下单后，再使用mq异步更新到db。

技术中台

数据库优化

数据库层的调优一般发生在大促之前的预备阶段，大促开始后再优化已经来不及了。

总结下主要有几点：

1. 在大促开始前梳理耗时查询业务，对关键业务压测。

2. 开启mysql的慢查询日志（两种方式）

   #配置文件方式，需要重启mysql
   #日志文件位置
   log-slow-queries=/opt/data/slowquery.log
   #超时时间，默认10s long_query_time=2

   #临时开启，不需要重启
   set global slow_query_log=on;
   set global long_query_time=2;
   set global slow_query_log_file=‘/opt/data/slow_query.log’;

3. 借助 explain查看sql执行计划，对sql调优。

缓存优化

策略

1. 热数据预热：常规缓存设计趋向于懒加载，大促期间的热点数据尽量做到预热加载。比如某个促销专题，不要等待活 动开始的一瞬间再读库加缓存，搞不好引发击穿。
2. 细粒度设计：集合与单体分开存储，缓存结构细粒度化。如某个推荐商品列表，常规存储一个key，value为整个商品集合。优化为列表与每个商品详细信息设置两个独立缓存值，在查询环节组装。新增一个推荐则失效列表，修改商品则仅仅失效当前商品缓存。这样做的好处是缓存存储颗粒度变小，当数据库修改时可以降低缓存的修改冲击。
3. 可用性：缓存穿透、缓存雪崩等。

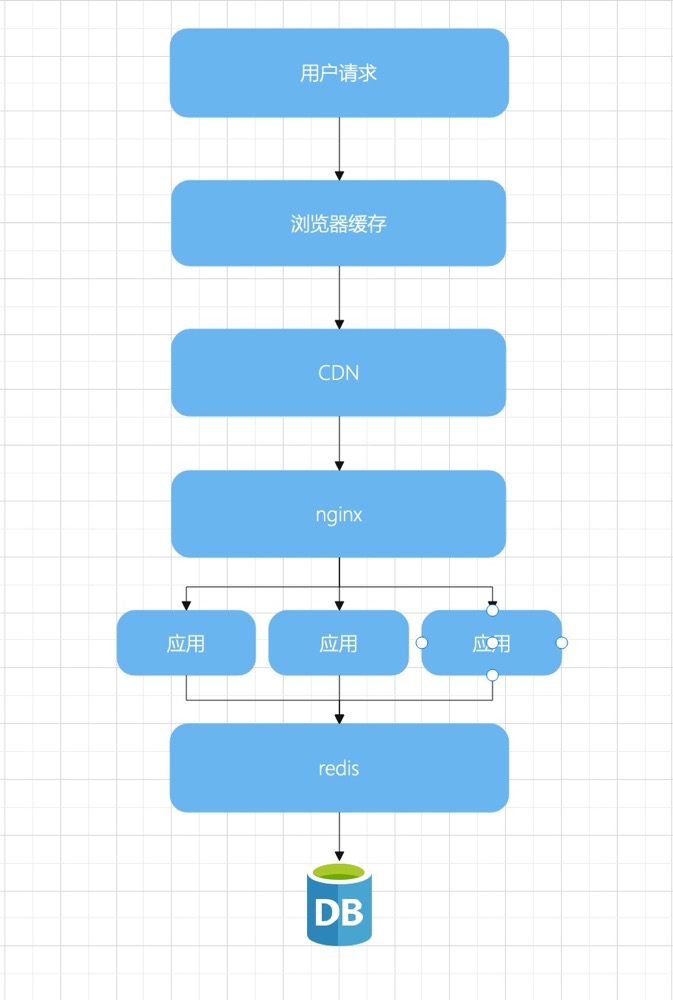

多级缓存

优化缓存体系，对关键业务请求，如商品详情页，采用多级缓存处理

分流与限流

CDN的引入本身起到了按ip分流的作用，但是我们可以在下层做到更细粒度化的控制。根据业务情况将 不同的请求分流到各自的服务器。

限流是 当系统超过一定流量后，超过的流量做直接拒绝处理，以便保护后 端的服务，原则就是要么不进来，进来的都正常服务。常见的限流算法有这几种：滑动窗口、计数器、漏桶、令牌桶。

限流算法参考此篇：降级与限流

业务分流

根据不同的业务线分发请求，配备二级域名如b2b.xxx.com，b2c.xxx.com，或者在nginx软负载层针对 不同虚拟主机名做upstream分发

大促期的活动页，或者促销专题页面，采用新访问入口和机器部署，与主站分离。活动结束后也利于 机器资源的快速释放。

终端分流

按不同的请求终端分流，在header头的user-agent中可以捕获用户的访问终端。android，ios，pc， 根据不同终端设备，做流量分发，到不同的应用机器。同时方便对用户终端流量的监控和统计。

nginx限流

Nginx中使用 ngx_http_limit_req_module 模块来限制请求的访问频率，基于漏桶算法原理实现。

网关限流

从代理服务器放进来的流量，会进入应用服务器，第一道关卡是微服务的网关。应对大促，针对各个微 服务具体业务具体分析，配备对应限流措施。zuul和springcloud gateway是团队中最常遇到的网关组件。

服务降级

当服务器压力剧增的情况下，根据实际业务情况及流量，对一些服务和页面有策略的不处理或换种简单 的方式处理，从而释放服务器资源以保证核心交易正常运作或高效运作。是一种舍车保帅的策略。

比如平时客户来我的店铺购买衣服。平时可以试穿，给出建议，帮助搭配，最后下单支付，送用户祝福 卡片等。双11大促则简单粗暴响应下单支付收钱发货。其他不太重要的服务关闭开关，腾出资源让位主 交易流程。

服务降级可以从前端页面，后端微服务两个点着手。

页面降级

很好理解，针对页面元素处理，将不重要的操作入口置灰或屏蔽。平时调用后端接口实时呈现数据的地 方替换为静态页也可以理解为一种降级操作。

微服务降级

配置接口开关，并通过配置中心可以灵活开闭。必要时关闭开关，屏蔽接口的实际查询，直接返回 mock数据。

快速熔断

快速熔断可以认为是在应对突发情况时，对服务请求结果准确性的一种妥协。避免因单一服务垮台导致 整个调用链路崩溃。常用手段如下：

抛异常：这种处理需要上层配备异常处理机制，在捕获异常时，导向错误页、等待页或稍后重试 等。 返回NULL：简单粗暴，可能会出现空白结果，并不友好。 调用Fallback处理逻辑：更人性化的手段，也最常用。为每个业务配备一个备选方案。

举个例子：商品页或订单详情页面，一般都会有猜你喜欢这个模块，通过对用户的购买行为、浏览记录、收藏记录等等进行大数据分析，然后给每一个用户推送自己可能喜欢的商品。在双11大促背景下， 如果推荐服务压力过大，出现服务出错、网络延迟等等之类突发情况，导致最后调用服务失败，则可以 配备一个fallback，直接返回当前商品同类别下的几款商品，作为备选方案，这比抛异常或者返回null空 白页面体验要更优。

安全性

大促前做好安全防范。常见的DDos，Arp，脚本等攻击平时也会存在，日常防范已经配备。大促期间需 要注意的可能更多的是业务层面的入侵，比如抢购或秒杀时的恶意刷接口。

实名制，限制单用户，单ip等维度下的频次

必要的地方添加验证码（图片复杂度升级，或滑块等新型方式）

黑名单机制，一旦发现恶意行为，列入黑名单，并自动维护
